抽油泵阀球阀座磨损快？司太立合金配件解决井下磨损腐蚀

抽油泵井下配件，为什么磨损这么快？

地下杆式抽油泵在井下运行，阀球、阀座、阀笼这几个零件的工作环境相当恶劣。井液里含砂粒、水分、盐分和腐蚀性介质，阀球和阀座每天要做大量往复启闭动作，密封面反复接触，同时还要承受高速流体的持续冲击。

这种复合工况下，配件材料面临的失效形式主要有四种：砂粒冲刷造成的磨粒磨损、高速液流带来的冲蚀磨损、井液介质引起的腐蚀损伤，以及长期接触运动导致的密封面机械磨损。任何一项控制不好，密封面就会逐渐损伤，阀漏随之出现，泵效下降，最终被迫检泵作业。

所以抽油泵配件对材料的要求不是单一的——既要硬度高抗磨损，又要耐腐蚀适应井下介质，还得有一定的抗冲击能力，避免脆性开裂。

司太立合金为什么适合抽油泵工况？

司太立合金是以钴为基体、铬钨碳复合强化的钴基合金。在石油行业的井下设备中，这种材料用于阀球、阀座、阀笼等关键部件已经比较成熟。它的性能特点正好对应了抽油泵配件的几个核心需求。

· 抗磨粒磨损能力强。 司太立合金内部弥散分布着硬质碳化物相，面对砂粒和固体颗粒的持续冲刷，表面不容易被刮削出沟槽。用于阀球和阀座时，密封面的尺寸变化慢，配合间隙能长时间保持稳定。

· 耐腐蚀性能好。 井下介质变化大，部分油井含水和腐蚀性成分。司太立合金的钴铬基体对多种腐蚀介质化学稳定性好，在含硫、含盐的井液环境中腐蚀速率低，不容易因腐蚀导致表面劣化。

· 抗咬合性能突出。 阀球和阀座在启闭过程中存在金属对金属的接触摩擦，普通材料容易发生粘着咬合，导致密封面拉伤。司太立合金抗粘着磨损性能好，能降低咬合风险，保持密封配合的可靠性。

· 高温下性能稳定。 部分深井工况温度较高，司太立合金在高温下硬度和强度保持性好，不会因温度升高而快速软化。

不同配件怎么选牌号？

抽油泵不同配件的工作方式和受力特点不一样，对应的司太立合金牌号也有区别。

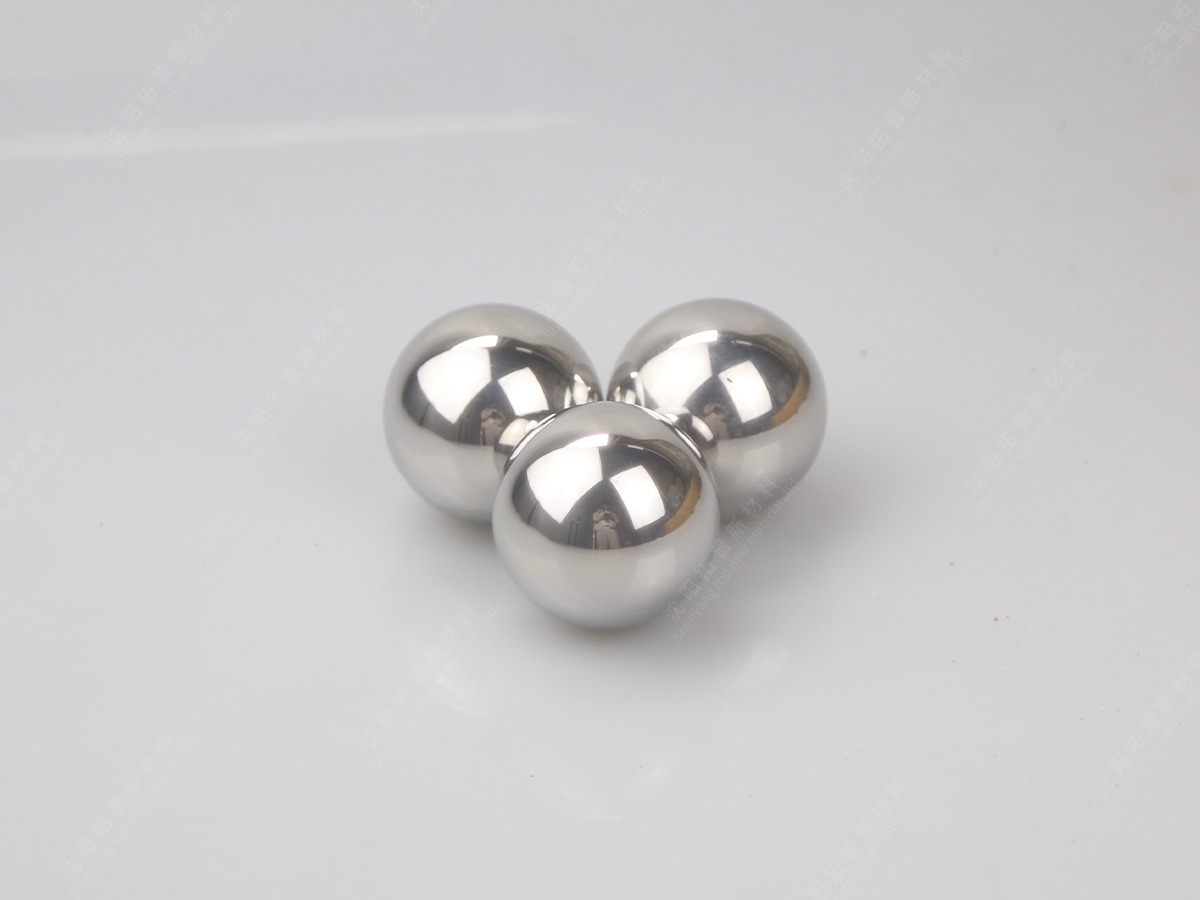

阀球承受高频冲击和密封面磨损，常用司太立20。这个牌号碳和钨含量高，硬度在HRC56-60之间，耐磨粒磨损能力强，适合高磨损要求的工况。

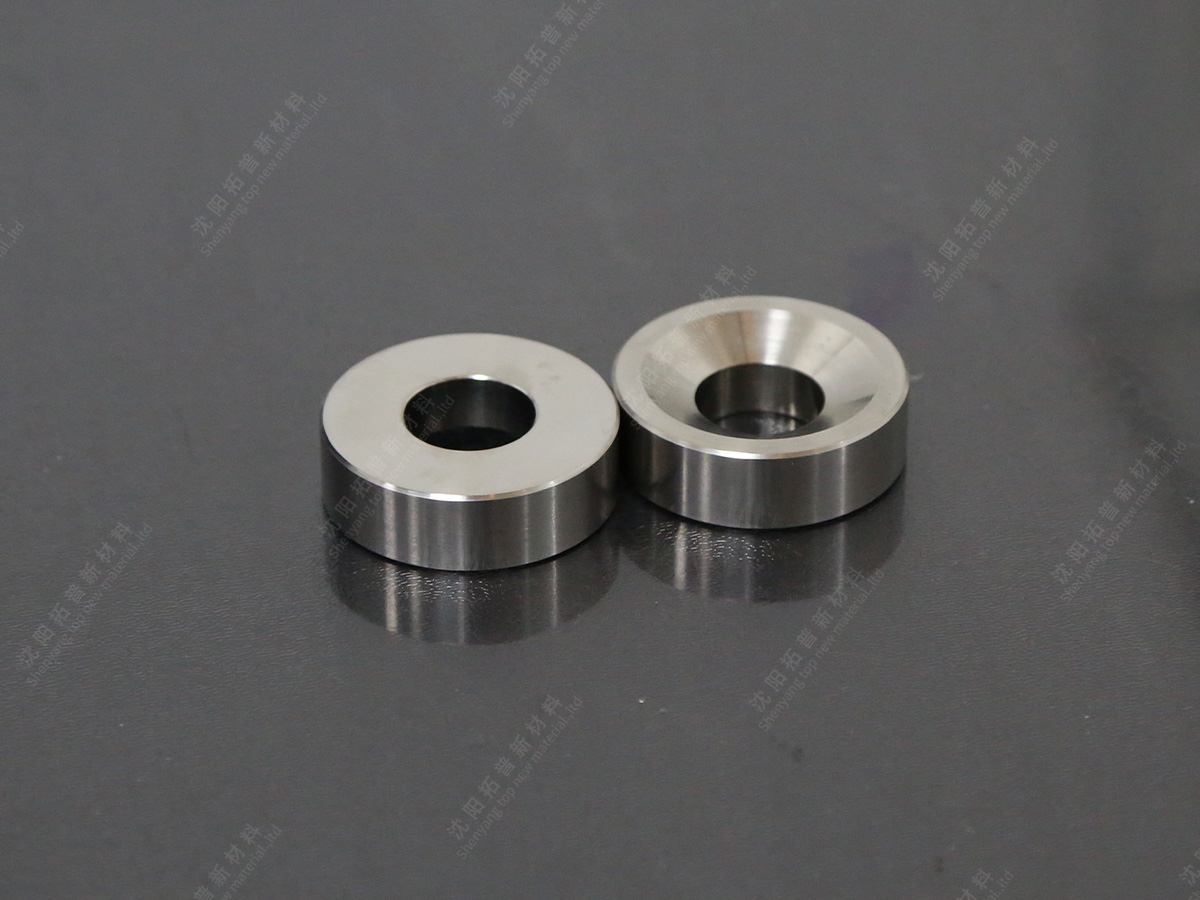

阀座与阀球配对使用，需要和阀球形成匹配的摩擦副。常用司太立3号，硬度HRC51-55，与司太立20阀球配合能获得稳定的密封效果。

阀笼限制阀球运动，长期受井液冲刷，常用司太立19号。司太立19号硬度和耐磨性较高，适合冲刷较严重的工况，兼顾耐磨性和使用稳定性。

实际选型还要结合油井深度、压力、温度、含砂量和介质成分综合判断。如果原零件有明确的失效形式——比如是磨粒磨损为主还是腐蚀为主，也可以作为选牌号的重要参考。

我们能提供什么？

沈阳拓普新材料可根据抽油泵实际工况，提供司太立合金阀球、阀座、阀笼等配件，并根据零件结构和使用环境推荐合适牌号。如果抽油泵存在阀漏、配件磨损快、检泵周期短的问题，可以提供原零件图纸或工况参数，我们协助进行材料分析和选型。
